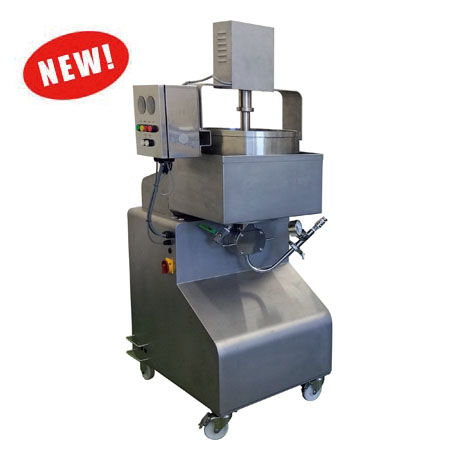

二重充填用ポンプ

　
CP-3

CP-3

  • チーズやマヨネーズを使って二重充填ソーセージを生産できます！
    カクテルサイズや大径サイズのソーセージも二重充填が可能です！
    二重充填ソーセージのサンプル
  • ■二重充填用ポンプは、二重充填ソーセージの中心材料を送るためのポンプです。
  • ■サーボモーターの搭載により間欠運転の精度が高まり、生産スピードがアップしました。
  • ■二重充填ソーセージの高速充填により、大量生産を可能とします。
  • ■メンテナンスコストを抑えた設計です。
    • ハイテック製高速充填機との接続 操作ボックス

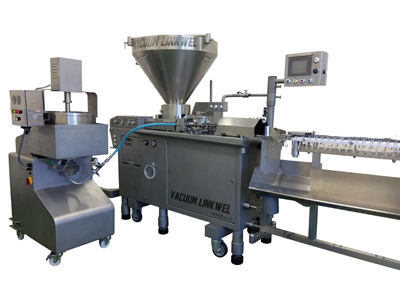

  • ハイテック製高速充填機との接続
  • リンクウェル、HITEC M-10、HITEC M-20等のハイテック製高速充填機と接続することにより、二重充填ソーセージの生産が可能となります。
    CP-3の接続を外せば、高速充填機単体での使用が可能ですので、通常のソーセージと二重充填ソーセージ両方の生産を行えます。
    		•
  • 操作ボックス
  • 高速充填機との連動運転、CP-3単独運転がボタン操作一つで切替することができます。
    吐出スピードとヒーター温度が表示されますので、オペレーターは状況により設定変更を行うことが可能です。
    		•
    接続ホース 専用充填ノズル

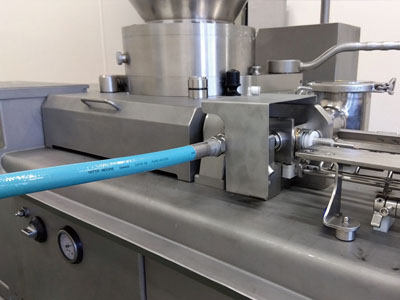

  • 接続ホース
  • 専用部品（接続ホース）を使用し、CP-3と弊社製高速充填機とを接続します。接続方法はとても簡単です。
    		•

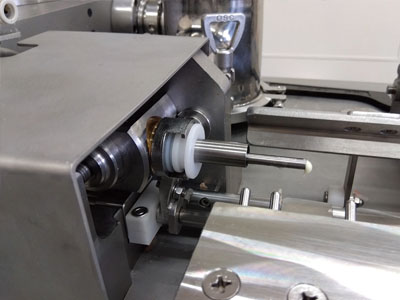

  • 専用充填ノズル
  • 専用設計した充填ノズルを採用。顧客のニーズに合ったサイズのノズルをご提供します。
    		•
    計量ポンプ 原料ホッパー

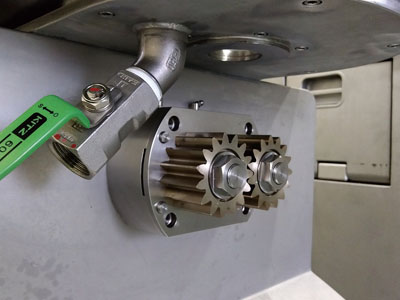

  • 計量ポンプ
  • 様々な原料の使用を想定し、計量ポンプにはギアポンプを採用。吐出量を制御し、ソーセージ生産にとって重要な定量性を重視しています。
    組み立て・解体が容易で衛生面にも配慮したデザインです。
    		•

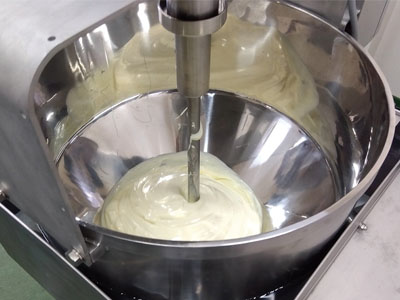

  • 原料ホッパー
  • 原料ホッパーは温水式のヒータータンク内に位置し、高粘度原料であっても、ヒーターを使用してホッパー外側の温槽を温めることにより、原料の流動性を確保します。ヒーターの設定温度と温水の実温度が操作ボックス上で確認できますので、原料に合わせて温度設定が可能です。
    ホッパーには撹拌機が備わっており、チーズ等の高粘度原料であってもヒーターの使用により硬化を防ぎます。
    		•

    ■ 標準仕様

    ホッパー容量 56 L
    吐出能力 (30℃以上) 0.7 - 27 L / min
    速度範囲 10 - 400 rpm (50 / 60 Hz)
    消費電力 3.2 kW
    高さ 1,866 mm
    幅 850 mm
    奥行 1,036 mm
    重量 約 330 kg
  • ※ 本仕様並びに装備は予告なく変更することがあります。
    ※ 上記の生産量は生産する製品、工場の生産能力、その他の条件により変動します。

    • ■レイアウト

    　　　　　　　　　　　　　　　　　　
    CP-3のレイアウト
    　　　　　　　　　　　　　　　　　　

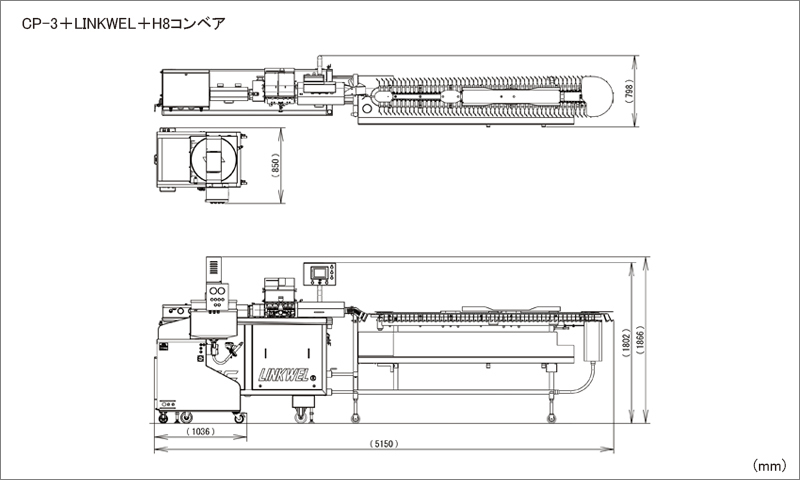

    CP-3＋リンクウェルのレイアウト
  • ※ レイアウト寸法はオプション品を含みます。
