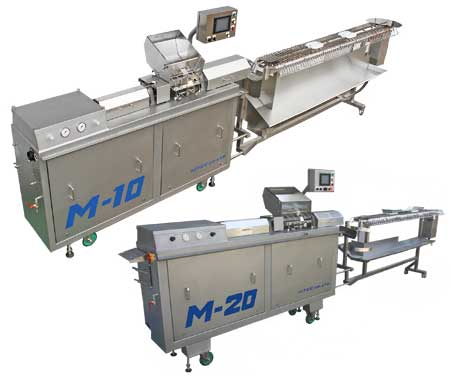

ソーセージ高速自動充填機

　
M-10X M-20X

HITEC M-10X ／ HITEC M-20X

  • 操作性、耐久性、高速性、汎用性、メンテナンス性、全ての機能と性能を向上させた最新の『高速自動充填機』。
    サーボモーターによる計量ポンプの駆動定量のソーセージを作るには定評のある「HITEC M-10 ／ HITEC M-20」を、さらに定量性をアップするように計量ポンプのモーターをサーボモーターに改良したのが「HITEC M-10X ／ HITEC M-20X」シリーズです。 電磁クラッチによる ON/OFF の切り替えがなくなることにより、耐久性が向上し、メンテナンスも非常に易しくなりました。
    • 使いやすいモニター機能 耐久性をアップしたメタリングポンプ

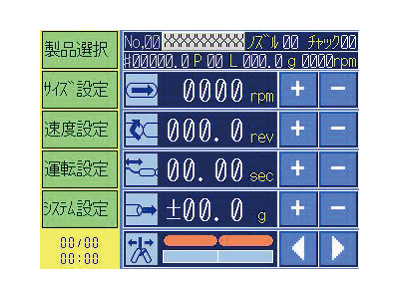

  • 使いやすいモニター機能
  • 生産に関する必要なデータをモニター画面から簡単に読み出すことが可能です。稼動時間と充填時間により稼働率を製品毎・各時間毎に集計しており、ワンタッチで画面上に読み出すことが可能です。 また、それ以外に生産数量、生産量、ケーシング使用本数、パンク回数等、生産管理に必要な項目は全てモニター画面から読み出せます。
    		•

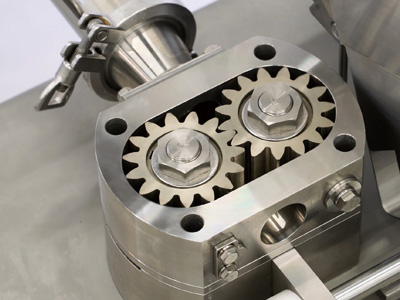

  • 耐久性をアップしたメタリングポンプ
  • 従来の機械より耐久性が向上しています。また、ポンプの開始、停止タイミングを簡単に調整でき、ケーシングの先端、後端部の未充填によるケーシングロスが防げます。
    		•
    メンテナンス性を向上させたドライツイスター エアー部品と電気部品の分離

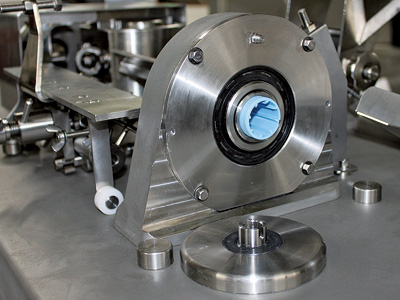

  • メンテナンス性を向上させたドライツイスター
  • タイミングベルトの採用により、ハウジング内にオイルは使用していません。 これによりオイルの漏れは無くなり、ハウジング内の部品も長寿命となります。また、メンテナンス時もユニットを取り外す必要が無く、短時間で行えます。
    		•

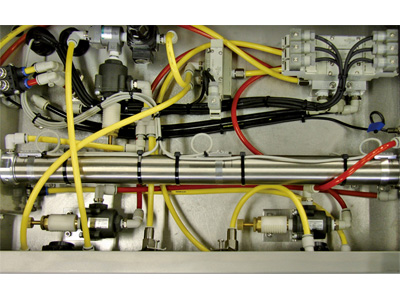

  • エアー部品と電気部品の分離
  • エアー部品を電気部品と完全に分離し配置したことにより、修理、調整が簡単そして安全に行えるようになります。
    		•
    最新のエレクトリックシステム ハイテックフックデザインオプション
  • 最新のエレクトリックシステム
  • 標準は「オムロン」（写真上）です。
    オプションとして「三菱」または「アレン・ブラドリー」をお選びいただけます。
  • ハイテックフックデザインオプション
  • 写真上 : 丸棒フック／主に人口ケーシング用
    写真下 : 板付きフック／主に天然腸用
    他にもオプションとして、リングソーセージ用の板付きフックなどがあり、用途に応じて変更できます。
    		•
    フック間隔
  • フック間隔
  		•

    ■ 標準仕様

    最大生産量 人工ケーシング 最大 3,200個/毎分

    ※ケーシング品質、製品サイズ、重さ、工場の条件により変わります

    製品長さ 人工ケーシング 3 ピッチ (28.6 mm) ～ 32 ピッチ (304.8 mm) 以上

    ※HITECのオプションユニットにより、より長いサイズを作ることができます

    　　　　　　 　　　　　　 　　　　　　 　　　　　　
    ケーシングサイズ HITEC M-10X HITEC M-20X
    ケーシング及び直径 コラーゲン 13 mm ～ 32 mm
    セルロース 14.5 mm ～ 34 mm
    ケーシングシェアードの最大長さ コラーゲン 280 mm300 mm
    セルロース 325 mm440 mm

    ■ 機械寸法

    　 　 　 　　 　　　　　　　 　　　　　　　　 　　　　　　　　 　　　　　　　 　　　　　　　 　　　　　　　　 　　　　　　　　 　　　　　　　　　 　　　　　　　　 　　　　　　　　　 　　　　　　　　　　 　　　　　　　　
    機械寸法と重量 HITEC M-10X
    + 8Fコンベヤー    		HITEC M-20X
    + 8Fコンベヤー    		HITEC M-10X
    + 10Fコンベヤー    		HITEC M-20X
    + 10Fコンベヤー
    高さ 1846 mm 1846 mm 1846 mm 1846 mm
    チューブの高さ 1270 mm1270 mm1270 mm1270 mm
    最長 5045 mm5424 mm5665 mm6044 mm
    幅 795 mm795 mm735 mm735 mm
    機械重量 690 kg730 kg710 kg750 kg

    ■ 機械の必要条件

    消費電力 3相 6,775W
    空気要求量 質 清潔で乾燥している
    空気圧 520 kPa (5.2 bar)　　　　　　　　75 psi
    消費量 1 L, (1,000 cm3) 毎分　　　　　60 in3 毎分
    水分要求量 質 清潔な飲料水
    水圧 280-410 kPa (2.8-4.1 bar)　　　　　40-60 psi
    消費量 1 L, (1,000 cm3) 毎分　　　　　60 in3 毎分
    肉要求量 圧力 500 kPa (5 bar)　　　　　　　　75 psi
    消費量 最大 3,200kg/毎時　　　　　　　　最大 7,000 lb/毎時
    配管 最大直径と最短の長さ
  • ※ 本仕様並びに装備は予告なく変更することがあります。
    ※ 上記の生産量は生産する製品、工場の生産能力その他の条件により変動します。

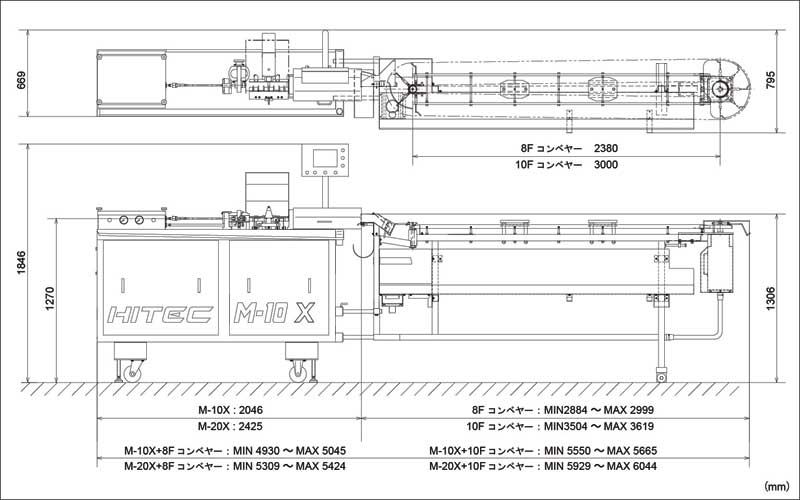

    • ■レイアウト

    　　　　　　　　　　　　　　　　　　
    M-10X M-20Xのレイアウト
  • ※ 本仕様並びに装備は予告なく変更することがあります。
