全ケーシングソーセージ高速定寸定量充填機

　

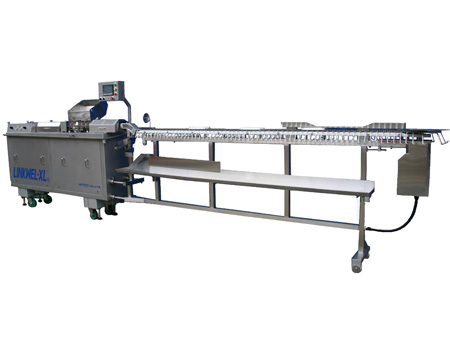

リンクウェル-X／リンクウェル-XL

世界初の天然腸ソーセージ定寸充填機「LINKWEL」に更に定量性をアップするよう、計量ポンプモーターをサーボモーターに改良したのが「リンクウェル-X」です。

電磁クラッチによる ON/OFF の切り替えがなくなることにより耐久性が向上し、メンテナンスも非常に易しくなりました。

羊腸、豚腸、コラーゲン、セルロース、すべてのケーシングの充填に最適で、 定寸・定量の天然腸ソーセージを毎分800個以上、コラーゲンなら毎分1,500個、セルロースは毎分3,000個製造します。
この「リンクウェル-Ｘ」シリーズは２種類あります。１つは人工ケーシング用の全自動ケーシング供給装置を備えた全ケーシング対応機で、もう１つは天然腸のみに特化した天然腸専用機です。

使いやすいモニター機能 機械導入後、どなたにでも直ぐに使用して頂けるように、シンプルでわかりやすい画面構成となっています。モニター画面の複雑さによる誤作業や、機械の破損の心配はありません。	耐久性をアップしたメタリングポンプ メタリングポンプの駆動部のパワーアップを行い、更に構造上の強度を高めたので、一段と耐久性が向上しています。また、ポンプ運転の開始、停止のタイミングを簡単に調節でき、ケーシングの先端、後端部の未充填によるケーシングロスが防げます。
メンテナンス性を向上させたドライツイスター タイミングベルトの採用によりハウジング内にオイルは使用していません。 これにより、オイルの漏れは無くなり、ハウジング内の部品も長寿命となります。また、メンテナンス時もユニットを取り外す必要が無く、短時間で行えます。	衛生的な排水システム 水を一箇所に集める水受けとシュートが標準装備されています。脱長靴を目指して作業環境改善が可能です。
多種なリンキングチェーン 3ピッチ（28.56mmから長さが選べます。ストレート（ノーツイスト）充填も可能。オプションで4.7mm間隔のリンキングチェーンも使えます。	リンキングベルト ピンチャーの間隔によって、生産する製品長さを変更します。製品長さは最短2cmより、1cm間隔で作成することが可能です。 またオプションで0.5cm単位の製品用の「リンキングベルト」も作成することが可能です。
エアー部品と電気部品の分離 エアー部品を電気部品と完全に分離し配置したことにより、修理、調整が簡単そして安全に行えます。	充填機の腸のパンクが減少 全く新しい充填方法を採用した事により、充填時の腸にかかる充填圧力を大幅に低減させる事に成功しました。その為充填時のパンク回数が大幅に減少し、ケーシングロスを削減します。

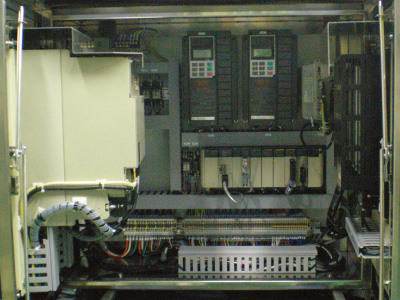

最新のエレクトリックシステム 標準は「オムロン」（写真上）です。 オプションとして「三菱」または「アレン・ブラドリー」をお選びいただけます。	ハイテックフックデザインオプション 写真上 : 丸棒フック／主に人口ケーシング用 写真下 : 板付きフック／主に天然腸用 他にもオプションとして、リングソーセージ用の板付きフックなどがあり、用途に応じて変更できます。
フック間隔

■ 標準仕様

最大生産量	人工ケーシング	最大 3,200 kg / 毎時
	天然腸	最大 800個 / 毎分

※ケーシング品質、製品サイズ、重さ、工場の条件により変わります

製品長さ	人工ケーシング	3 cm ～ 32 cm 以上
	天然腸	3 cm ～ 22 cm 以上

※HITECのオプションユニットにより、より長いサイズを作ることができます

ケーシングサイズ		リンクウェル-X 　　　　　　　　　　　　リンクウェル-XL
ケーシング及び直径	羊腸	14 mm　　　　　　 ～　　　　　　25 mm
	豚腸	26 mm　　　　　　 ～　　　　　　36 mm
	コラーゲン	13 mm　　　　　　 ～　　　　　　32 mm
	セルロース	14.5 mm　　　　　 ～　　　　　　34 mm
ｹｰｼﾝｸﾞｼｪｱｰﾄﾞの最大長さ	羊腸	180 mm
	豚腸	180 mm
	コラーゲン	280 mm　　　　　　 ～　　　　　　300 mm
	セルロース	325mm　　　　　　 ～　　　　　　440mm

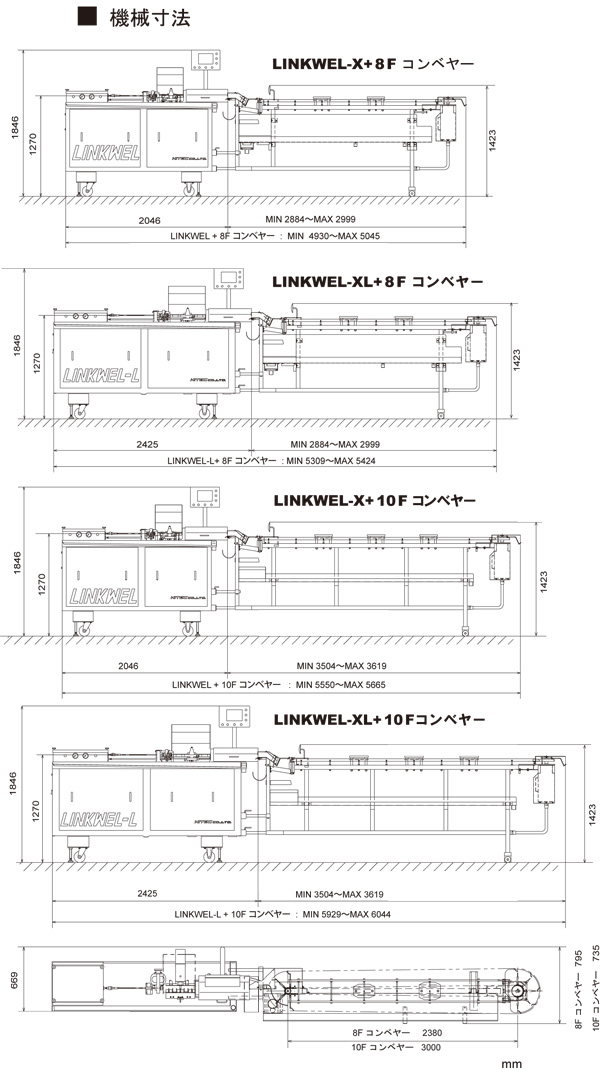

■ 機械寸法

機械寸法と重量	リンクウェル-X + 8F コンベヤー	リンクウェル-XL + 8F コンベヤー	リンクウェル-X + 10F コンベヤー	リンクウェル-XL + 10F コンベヤー
高さ	1846 mm	1846 mm	1846 mm	1846 mm
チューブの高さ	1270 mm	1270 mm	1270 mm	1270 mm
最長	5045 mm	5424 mm	5665 mm	6044 mm
幅	795 mm	795 mm	735 mm	735 mm
機械重量	690 kg	740 kg	710 kg	750 kg
実量（機械寸法と重量）	リンクウェル-X	リンクウェル-XL	8F コンベヤー	10F コンベヤー
高さ	1846 mm	1846 mm	1423 mm	1423 mm
最長	2046 mm	2425 mm	2999 mm	3619 mm
幅	669 mm	669 mm	795 mm	735 mm
機械重量	500 kg	540 kg	190 kg	210 kg
総重量 （木枠+機械寸法と重量）	リンクウェル-X	リンクウェル-XL	8F コンベヤー	10F コンベヤー
高さ	1830 mm	1830 mm	1550 mm	1550 mm
最長	2550 mm	2750 mm	3500 mm	4100 mm
幅	900 mm	900 mm	750 mm	750 mm
機械重量	720 kg	780 kg	410 kg	470 kg

■ 機械の必要条件

消費電力		3相 8,200W
空気要求量	空気圧	520 kPa (5.2 bar)　　　　　　　　75 psi
	消費量	1 L, (1,000 cm3) 毎分　　　　　60 in3 毎分
水分要求量	質	飲料に適した水
	水圧	280-410 kPa (2.8-4.1 bar)　　　　　40-60 psi
	消費量	1 L, (1,000 cm3) 毎分　　　　　60 in3 毎分
肉要求量	圧力	500 kPa (5 bar)　　　　　　　　72 psi
	消費量	最大 3,200kg/毎時　　　　　最大 7,000 lb/毎時

※ 本仕様並びに装備は予告なく変更することがあります。
※ 上記の生産量は生産する製品、工場の生産能力その他の条件により変動します。

■レイアウト

　　　　　　　　　　　　　　　　　　

※ オプションにより、サニタリー性をアップした、サニタリーサーボ8フィートコンベヤー、サニタリーサーボ10フィートコンベヤーを付けることも可能です。
