ソーセージ高速自動充填機

　
M-10 M-20

HITEC M-10 ／ HITEC M-20

  • 操作性、耐久性、高速性、汎用性、メンテナンス性、全ての機能と性能を向上させた最新の『高速自動充填機』。
    「オートウィンカー10」により初めて実現された、コラーゲンケーシングの全自動高速充填の安定性を更に向上させると共に、ケーシングロスの削減を実現させた機械です。 欧米でのセルロースケーシング充填において、高速性、耐久性、操作性等に関して格段の評価を受けた「HITEC M-2」の機能、構造をより一層向上させ取り入れました。 また、コンベアのデジタル制御と表示機の採用により製品チェンジの際に行われていた多くの作業が大幅に削減されます。
    • 操作パネル メタリングポンプ
  • 使いやすいモニター機能
  • 機械導入後、どなたにでも直ぐに使用して頂けるように、シンプルでわかりやすい画面構成となっています。モニター画面の複雑さによる誤作業や、機械の破損の心配はありません。
    		•
  • 耐久性をアップしたメタリングポンプ
  • 従来の機械より耐久性が向上しています。また、ポンプの開始、停止タイミングを簡単に調整でき、ケーシングの先端、後端部の未充填によるケーシングロスが防げます。
    		•
    ドライツイスター エアー部品と電気部品の分離
  • メンテナンス性を向上させたドライツイスター
  • タイミングベルトの採用により、ハウジング内にオイルは使用していません。 これによりオイルの漏れは無くなり、ハウジング内の部品も長寿命となります。また、メンテナンス時もユニットを取り外す必要が無く、短時間で行えます。
    		•
  • エアー部品と電気部品の分離
  • エアー部品を電気部品と完全に分離し配置したことにより、修理、調整が簡単そして安全に行えるようになります。
    		•
    最新のエレクトリックシステム ハイテックフックデザインオプション
  • 最新のエレクトリックシステム
  • 標準は「オムロン」（写真上）です。
    オプションとして「三菱」または「アレン・ブラドリー」をお選びいただけます。
  • ハイテックフックデザインオプション
  • 写真上 : 丸棒フック／主に人口ケーシング用
    写真下 : 板付きフック／主に天然腸用
    他にもオプションとして、リングソーセージ用の板付きフックなどがあり、用途に応じて変更できます。
    		•
    フック間隔
  • フック間隔
  		•

    ■ 標準仕様

    最大生産量 人工ケーシング 最大 3,200個/毎分

    ※ケーシング品質、製品サイズ、重さ、工場の条件により変わります

    製品長さ 人工ケーシング 3 ピッチ (28.6 mm) ～ 32 ピッチ (304.8 mm) 以上

    ※HITECのオプションユニットにより、より長いサイズを作ることができます

    　 　　　　　 　　　　　　 　　　　　　 　　　　　　 　　　　　　 　　　　　　
    ケーシングサイズ HITEC M-10HITEC M-20
    ケーシング及び直径 コラーゲン 13 mm ～ 32 mm
    セルロース 14.5 mm ～ 34 mm
    ケーシングシェアードの最大長さ コラーゲン 280 mm300 mm
    セルロース 325 mm440 mm

    ■ 機械寸法

    　 　 　 　　 　　　　　　　 　　　　　　　 　　　　　　　　 　　　　　　 　　　　　　　　 　　　　　　　　 　　　　　　　　 　　　　　　　　　 　　　　　　　　 　　　　　　　　　 　　　　　　　　　 　　　　　　　　
    機械寸法と重量 HITEC M-10
    + 8Fコンベヤー    		HITEC M-20
    + 8Fコンベヤー    		HITEC M-10
    + 10Fコンベヤー    		HITEC M-20
    + 10Fコンベヤー
    高さ 1846 mm 1846 mm 1846 mm 1846 mm
    チューブの高さ 1270 mm1270 mm1270 mm1270 mm
    最長 5045 mm5424 mm5665 mm6044 mm
    幅 795 mm795 mm735 mm735 mm
    機械重量 690 kg730 kg710 kg750 kg

    ■ 機械の必要条件

    消費電力 3相 6,775 W
    空気要求量 質 清潔で乾燥している
    空気圧 520 kPa (5.2 bar)　　　　　　　　75 psi
    消費量 1 L, (1,000 cm3) 毎分　　　　　60 in3 毎分
    水分要求量 質 清潔な飲料水
    水圧 280-410 kPa (2.8-4.1 bar)　　　　　40-60 psi
    消費量 1 L, (1,000 cm3) 毎分　　　　　60 in3 毎分
    肉要求量 圧力 500 kPa (5 bar)　　　　　　　　75 psi
    消費量 最大 3,200kg/毎時　　　　　　　　最大 7,000 lb/毎時
    配管 最大直径と最短の長さ
  • ※ 本仕様並びに装備は予告なく変更することがあります。
    ※ 上記の生産量は生産する製品、工場の生産能力その他の条件により変動します。

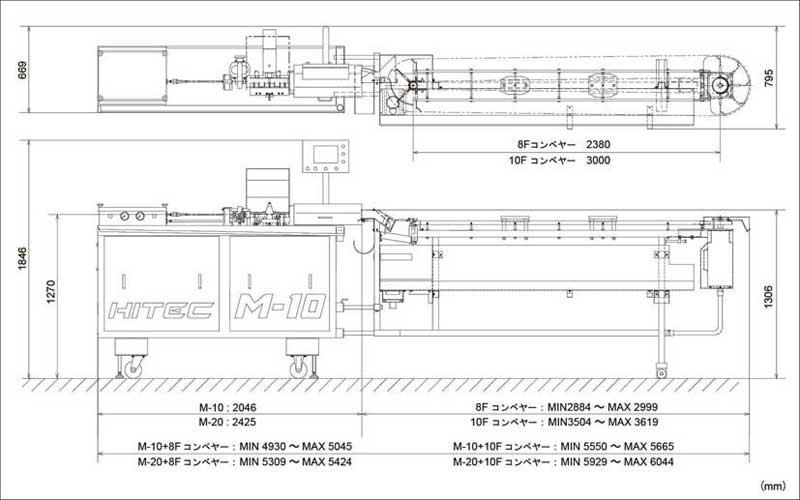

    • ■レイアウト

    　　　　　　　　　　　　　　　　　　
    HITEC M-10 HITEC M-20のレイアウト
  • ※ 本仕様並びに装備は予告なく変更することがあります。
