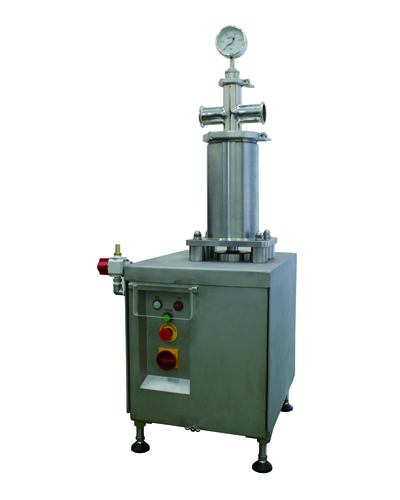

定圧装置

　
定圧装置

EQ-6V ／ EQ-12V

  • 原料ポンプから充填機までの配管内圧力を一定に保つことにより、
    充填重量のバラツキを抑えることができます。

  • 「定圧装置」はエアー圧力によりポンプから充填機側に供給される原料の配管内圧力を一定に保ち、充填機側への安定供給を可能にする装置です。
  • ポンプから原料を送る際に、余剰分を定圧シリンダー内に送り込み、定圧シリンダーが一杯になったところでポンプからの供給を停止させ、シリンダー内の原料を一定の圧力で配管内へ排出します。
  • このような機能により、製品毎に充填機側とポンプ側でスピードを同期する必要がなくなります。また、ポンプモーター始動時に発生する圧力不足や変速、 充填スピード変更時の圧力変動の影響を最小限に抑えることができるため、複数台の充填機への原料安定供給も可能となります。

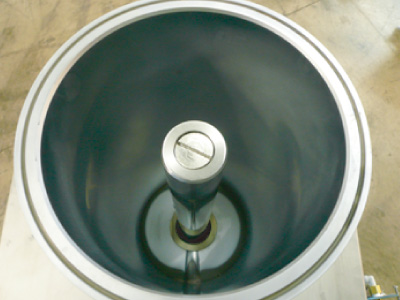

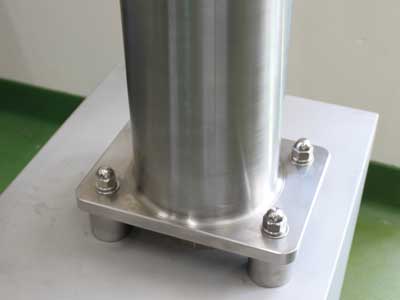

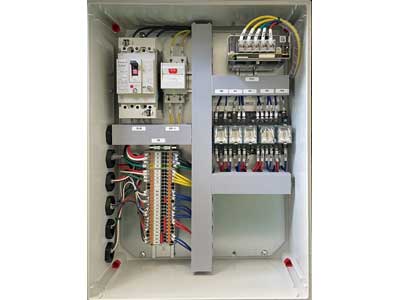

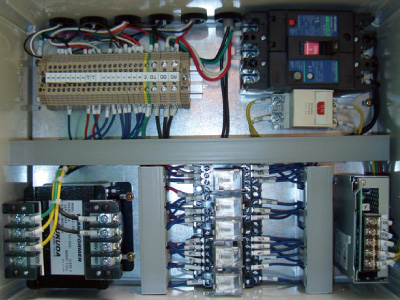

    • シリンダーのimage 内部構造のimage
  • 原料へのダメージが少なく、掃除も簡単で衛生的

    • シリンダー内をエアーの圧力で管理し、原料の移動は上下のみで温度上昇を防ぐため、原料へのダメージを最小限にとどめます。
    シリンダー内部のピストンは簡単に脱着でき、原料の通過部分を全て洗浄することができます。排水口も有るので衛生的です。
  • 圧力の変動範囲は±0.02Mpa以内

    • ポンプの脈動を吸収できるため、配管内の圧力が安定し、ソーセージの単重のバラツキを抑えることができます。
    操作エアー圧力を設定するだけで、面倒な操作は必要ありません。

    ■ 標準仕様

    EQ-6V EQ-12V
    高さ 1410～1560 mm 1560 mm
    配管接続高さ 1120～1270 mm 1270 mm
    奥行き 580 mm 630 mm
    幅 464 mm 514 mm
    重さ 200 kg 250 kg
    シリンダー容量 6 リットル 12 リットル
    圧力調整範囲 0～0.6 Mpa
    シリンダー径 160 mm 200 mm
    ストローク 300 mm 380 mm
    接続配管サイズ（変更可） 3S (外径76.3 mm)
    供給エアー圧 0.65 Mpa 以上
    定圧コントロール可能流量 0～2,200リットル / 分 0～3,300リットル / 分
    定圧精度 ±0.02 Mpa 以内
    消費エアー量（最大） 485リットル / 分 720リットル / 分
    使用電力 11 W
  • ※ 上記の仕様以外でも製作致します。
    ※ 本仕様並びに装備は予告なく変更する場合があります。
    ※ 接続用配管はオプションです。
    ※ 横型タイプ、シリンダー12リットルタイプなどもあります。お気軽にご相談ください。

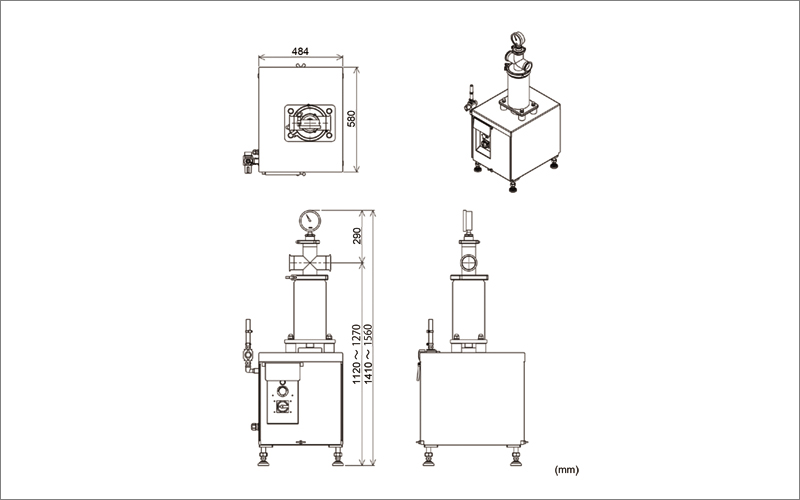

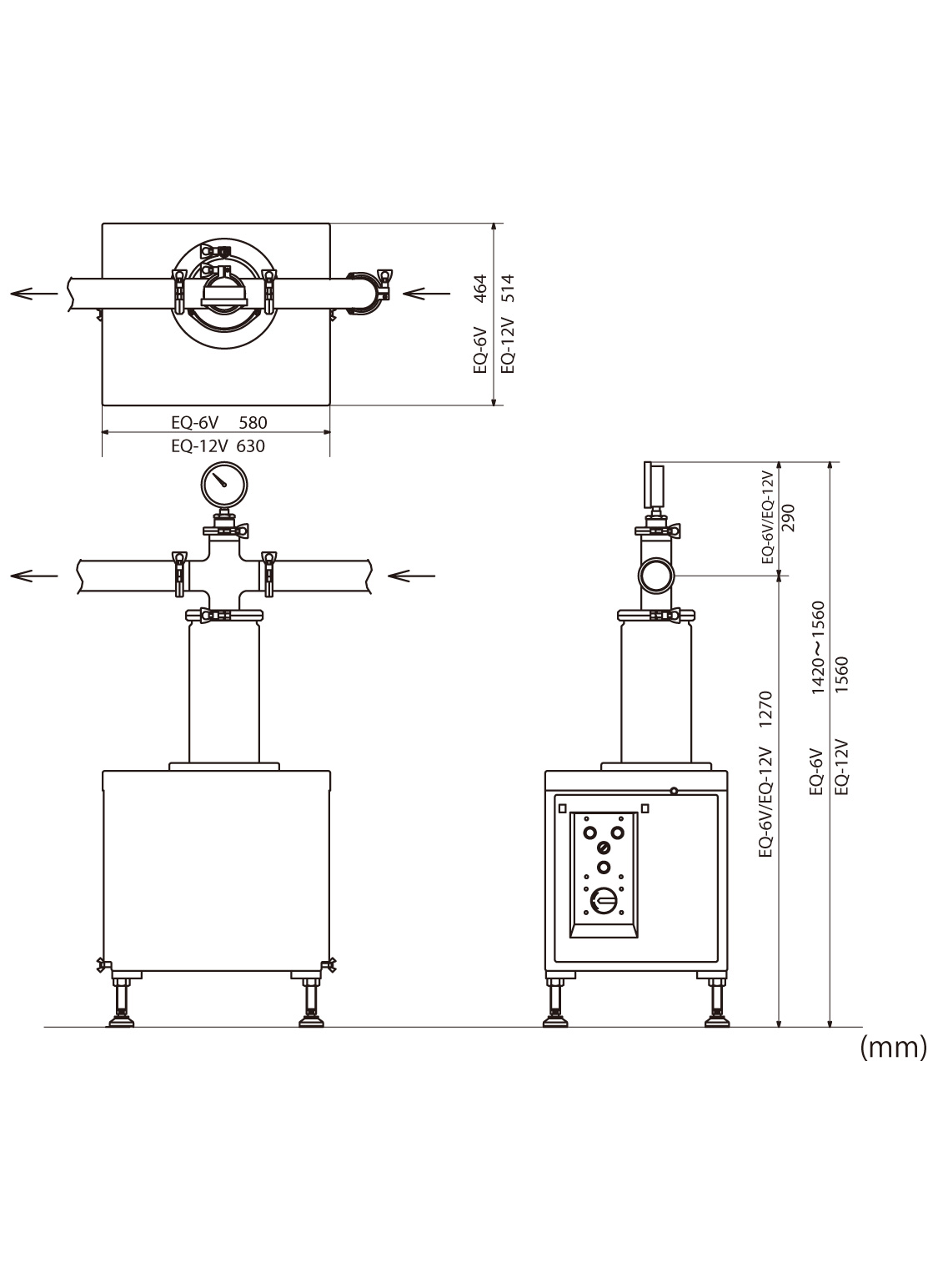

    • ■レイアウト（EQ-6V）

    　　　　　　　　　　　　　　　　　　
    定圧装置のレイアウト
